氣動閥門是現代化自控系統中應用很廣泛的一種氣動執行器。控制信號通過氣動執行機構來驅動閥門開關動作，完成對管道內介質的開關控制或調節控制。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。
要點：氣動執行機構選擇

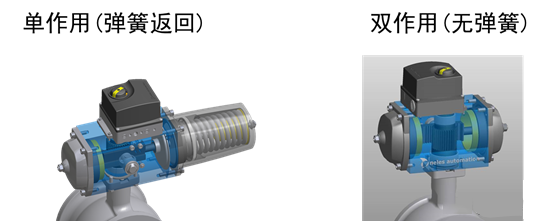

雙作用活塞式氣動執行機構，主要有氣缸，端蓋，活塞。齒輪軸。限位塊，調節螺釘，指示器等零件組成。用壓縮空氣作為動力，推動活塞運動?；钊霞闪她X條帶動齒輪軸轉動90°，進而帶動球閥的開關動作。故障時保持閥位不變。
單作用活塞式氣動執行機構，主要在活塞和端蓋間加入復位彈簧，可以在氣源壓力故障時依靠彈簧的推動力使球閥復位，保持打開(F0)或關閉（FC)的位置，保證工藝系統的安全。所以選用單作用氣缸時要選擇好球閥是常開或常閉狀態。
氣缸現在主要種類有GT氣缸，AT氣缸，AW氣缸等。
GT出現較早，AT算是GT的改進型，是現在主流產品，可以與球閥免支架安裝，比支架安裝更快捷，方便，也更加牢固?？梢哉{(diào)整0°和90°位置，方便安裝各種電磁閥，行程開關，手輪機構附件。AW氣缸主要用于大口徑球閥，輸出力大，采用活塞撥叉結構。

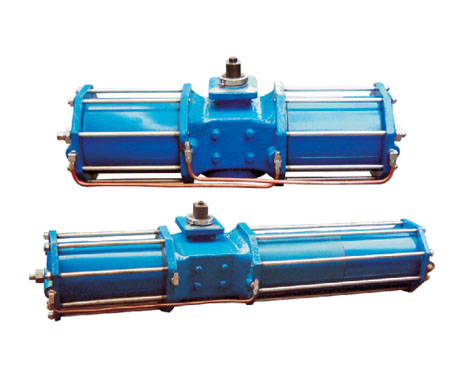

（AW氣缸）

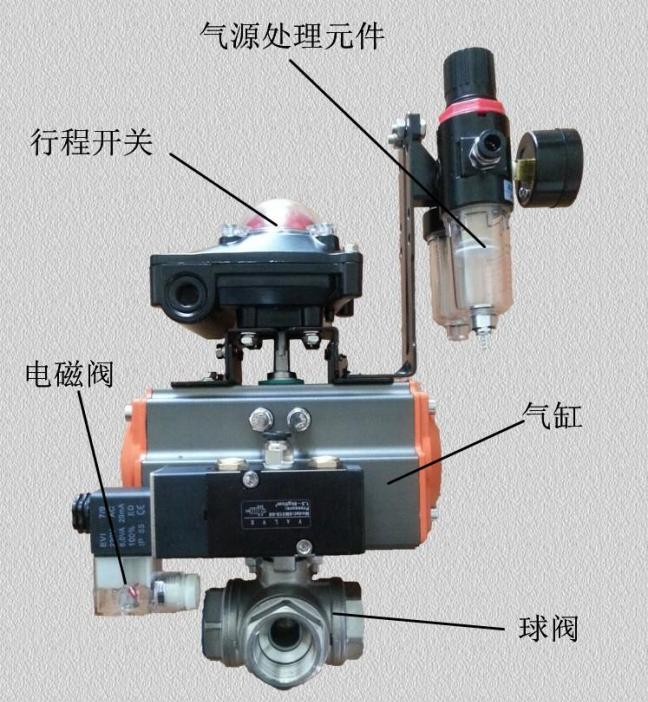

要點：氣動附件的選擇
電磁閥：雙作用氣缸一般配二位五通電磁閥或三位五通電磁閥。單作用氣缸可以配二位三通電磁閥。電壓可以選用DC24V，AC220V等。要考慮防爆要求。
氣源處理元件：有二聯件和三聯件，功能是過濾，減壓，油霧。建議安裝，避免氣缸進雜質造成氣缸卡住。
行程開關：作用是使執行器的轉動轉換為觸點信號，輸出到控制儀表，反饋出現場球閥的開關狀態。常用的有機械式，磁感應式。也要考慮防爆要求。
手輪機構：安裝在閥門和氣缸之間，可以在氣源故障時改為手動開關，保證系統安全，不耽擱生產。球、蝶閥的手動裝置外形有區別，請注意選型。
閥門定位器：對于比例調節型氣動閥門需要安裝，多用于氣動V型球閥。輸入4-20mA，要考慮是否帶反饋輸出信號。是否需要防爆。有普通型，智能型。
快速排氣閥：加快氣動球閥開關速度。安裝在氣缸和電磁閥之間，使氣缸內的氣體不通過電磁閥，快速排出。
氣動放大器：安裝在通往氣缸的氣路中接收定位器出口的壓力信號，提供很大的流量給執行機構，用于提高閥門的動作速度。按1：1（信號和輸出的比例）。主要用來傳輸氣動信號到遠距離（0-300米），減少傳輸滯后的影響。
氣動保位閥：主要是對氣源壓力進行聯鎖操作，當?shù)陀跉庠磯毫r(shí)切斷閥門供氣管路，使閥門保持氣源故障前位置。當氣源壓力恢復時，同時恢復對氣缸的供氣。
氣動閥門選型時要綜合考慮閥門，氣缸，附件的因素，每一種選擇出現失誤時，都會對氣動閥門的使用造成影響，有時是小。有時是無法滿足工藝要求。所以選型時一定要知曉工藝參數和要求。
